2LQG2W系列冷却器
2LQG2W系列冷却器
上架时间：2025-10-10
产品描述：
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质...
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

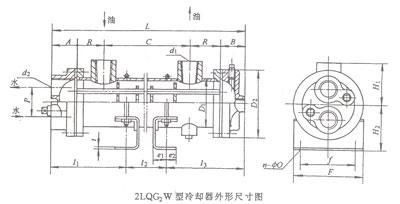

一：2LQG2W型冷却器尺寸示意图
| 型号 | 换热面积/m2 | 壳体尺寸/mm | 支座尺寸/mm | 两端尺寸/mm | |||||||||||||||||||
| L | L1 | C | R | D1 | H1 | d1 | l1 | l2 | l3 | H2 | F | f | e1 | e2 | t | n-ф0 | D2 | p | d2 | A | B | ||
| 10/0.2 | 0.2 | 347 | 270 | 180 | 45 | 76 | 60 | G1 | 120 | 105 | 122 | 70 | 102 | 80 | 15 | 15 | 3 | 4-ф10 | 110 | 52 | G3/4 | 40 | 37 |
| 10/0.4 | 0.4 | 527 | 450 | 360 | 285 | ||||||||||||||||||
| 10/0.5 | 0.5 | 757 | 680 | 590 | 515 | ||||||||||||||||||
| 10/1.0 | 1.0 | 444 | 340 | 240 | 50 | 114 | 85 | G11/4 | 140 | 160 | 142 | 90 | 148 | 120 | 20 | 20 | 3 | 4-ф12 | 147 | 76 | G1 | 52 | 52 |
| 10/1.25 | 1.25 | 124 | 450 | 350 | 270 | ||||||||||||||||||
| 10/1.4 | 1.4 | 634 | 530 | 430 | 350 | ||||||||||||||||||
| 10/1.8 | 1.8 | 784 | 680 | 580 | 500 | ||||||||||||||||||
| 10/2.24 | 2.24 | 954 | 850 | 750 | 670 | ||||||||||||||||||
| 10/2.0 | 2.0 | 587 | 450 | 340 | 55 | 140 | 95 | G11/2 | 175 | 250 | 175 | 145 | 180 | 140 | 24 | 16 | 5 | 4-ф15 | 194 | 100 | G1 | 72 | 65 |
| 10/3.0 | 3.0 | 817 | 680 | 570 | 480 | ||||||||||||||||||
| 10/3.75 | 3.75 | 987 | 850 | 740 | 650 | ||||||||||||||||||
| 10/4.25 | 4.25 | 1107 | 970 | 860 | 770 | ||||||||||||||||||
