2LQFL系列冷却器
2LQFL系列冷却器
上架时间：2025-10-10
产品描述：
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质...
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

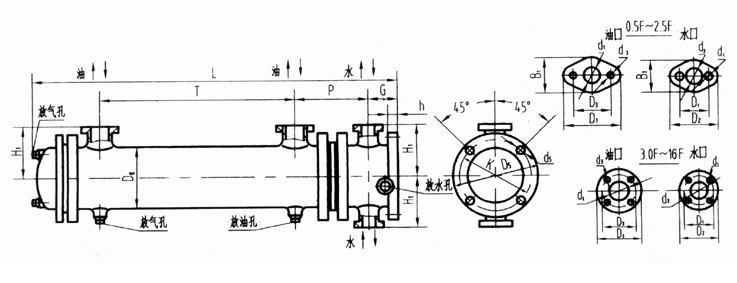

一：2LQFL型冷却器示意图
| 型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F |
| 换热面积 | 0.5 | 0.65 | 0.8 | 1.0 | 1.2 | 1.46 | 1.7 | 2.1 | 2.5 | 3.0 | 3.6 | 4.3 | 5.0 | 6.0 | 7.2 | 8.5 | 10 | 12 | 14 | 16 |
| D5 | 186 | 186 | 186 | 220 | 220 | 220 | 270 | 270 | 270 | 308 | 308 | 308 | 340 | 340 | 340 | 406 | 406 | 406 | 406 | 406 |
| K | 164 | 164 | 164 | 190 | 190 | 190 | 240 | 240 | 240 | 278 | 278 | 278 | 310 | 310 | 310 | 366 | 366 | 366 | 366 | 366 |
| h | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 |
| G | 75 | 75 | 75 | 80 | 80 | 80 | 85 | 85 | 85 | 90 | 90 | 90 | 95 | 95 | 95 | 100 | 100 | 100 | 100 | 100 |
| d5 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 18 | 18 | 18 | 18 | 18 |
| Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
| L | 620 | 745 | 875 | 760 | 886 | 1010 | 825 | 975 | 1125 | 960 | 1085 | 1235 | 1015 | 1165 | 1340 | 1100 | 1225 | 1400 | 1400 | 1400 |
| H1 | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 |
| P | 93 | 93 | 93 | 105 | 105 | 105 | 120 | 120 | 120 | 170 | 170 | 170 | 190 | 190 | 190 | 210 | 210 | 210 | 210 | 210 |
| T | 357 | 482 | 607 | 460 | 585 | 710 | 500 | 650 | 800 | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 |
| 法兰 | 椭圆 | 圆形 | ||||||||||||||||||
| d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | ||||||||||
